TC5E热浇道控制器/温控器
产品说明
- TC5E外观设计采用高质感铝边框，除质感佳且坚固耐用外，可堆叠的设计让空间应用弹性大，可根据需求自由组合。
- 机器内建NFB开关和散热风扇，确保使用过程中的稳定性及安全性，并使用欧美进口多极连接器，而端子线材使用端子机压合，让产品使用更加稳定可靠。
-
标准化的设计可适用于各厂牌模组，提高了产品的通用性和应用性。
| TC5E | 模块 |
|
单模块控制段数 |
1 zone |
|
每段最大电流 |
15A |
|
输入电源 |
230Vac±10%, 50/60Hz |
|
输入感温线 |
J/K type |
|
功耗 |
230Vac: 3W |
|
输出功率 |
3450W, 230Vac/15A(per zone) |
|
输出模式 |
零位/相位 |
|
控制精度 |
±0.25% FS |
|
测量精度 |
±0.25% FS |
|
温度控制范围 |
0~600°C/32~999°F |
|
存储温度 |
-20~70°C/-4~158°F |
|
工作温度 |
-10~50°C/14~122°F |
|
工作湿度 |
0~80% RH(无冷凝) |
|
通信模式 |
× |
|
通信速度 |
× |
|
保险丝 |
陶瓷保险丝 |
|
检测功能 |
保险丝断路 |

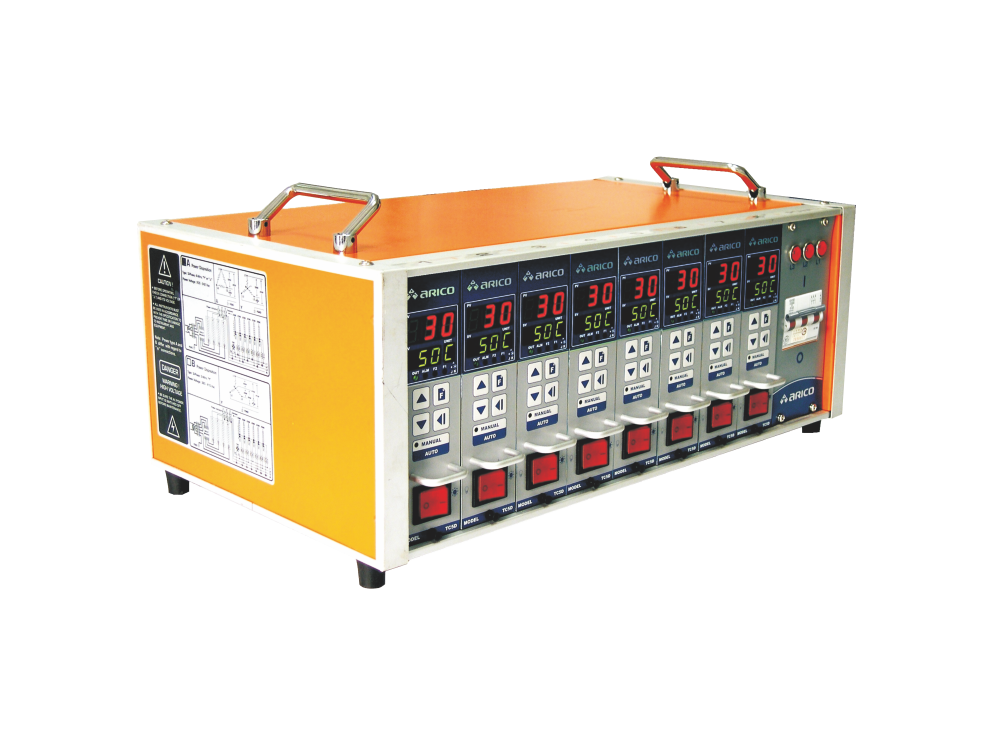

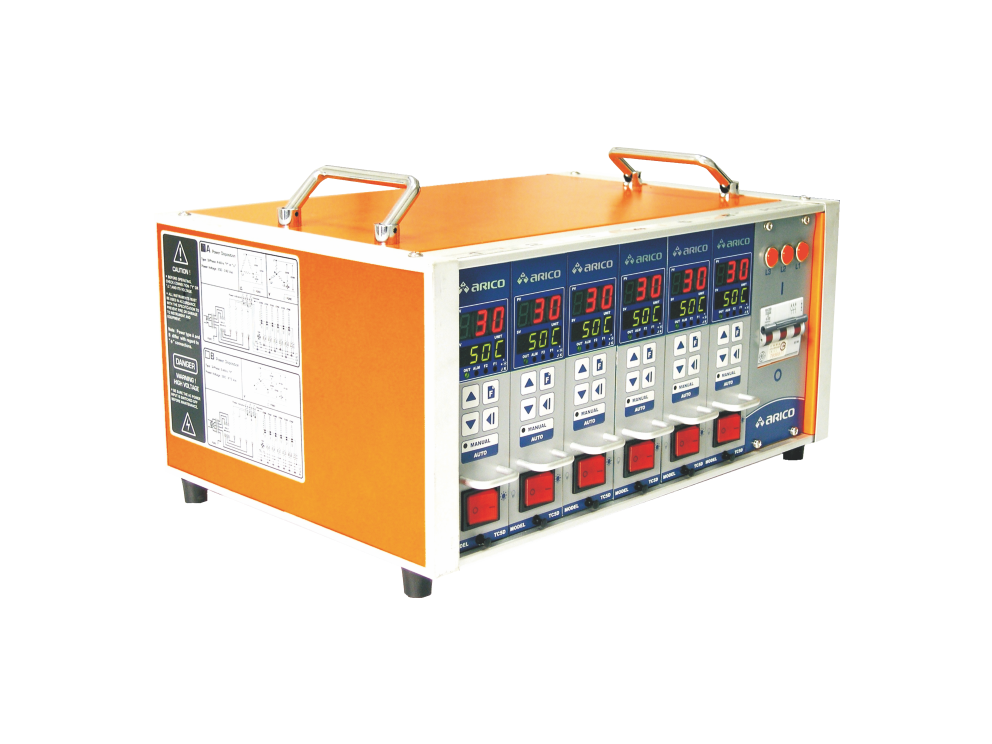

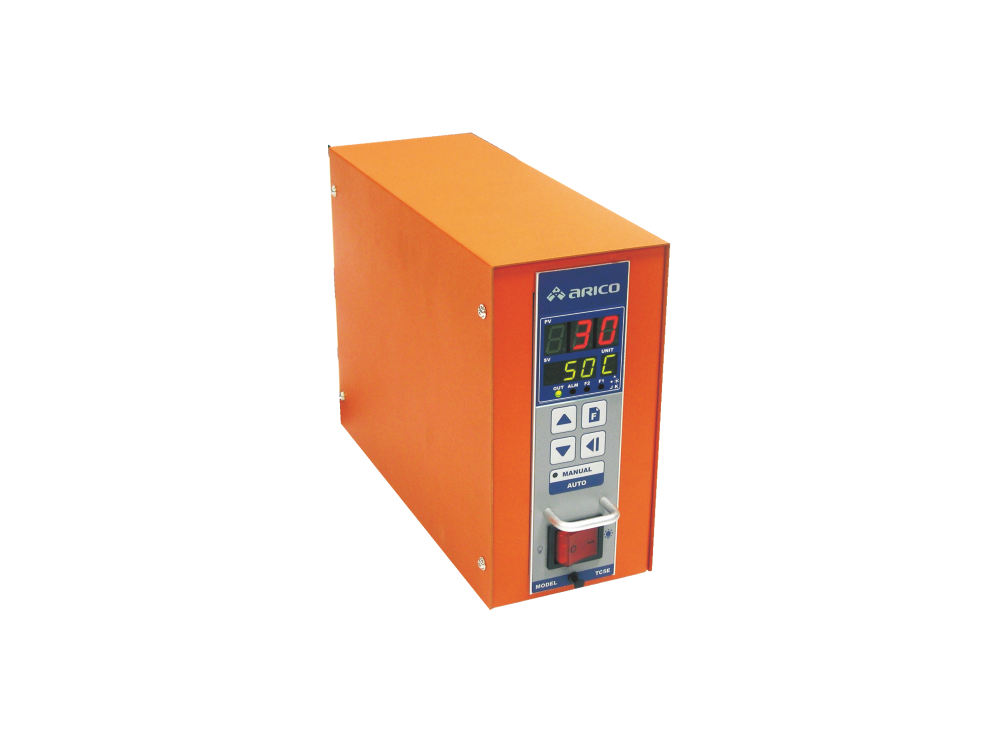

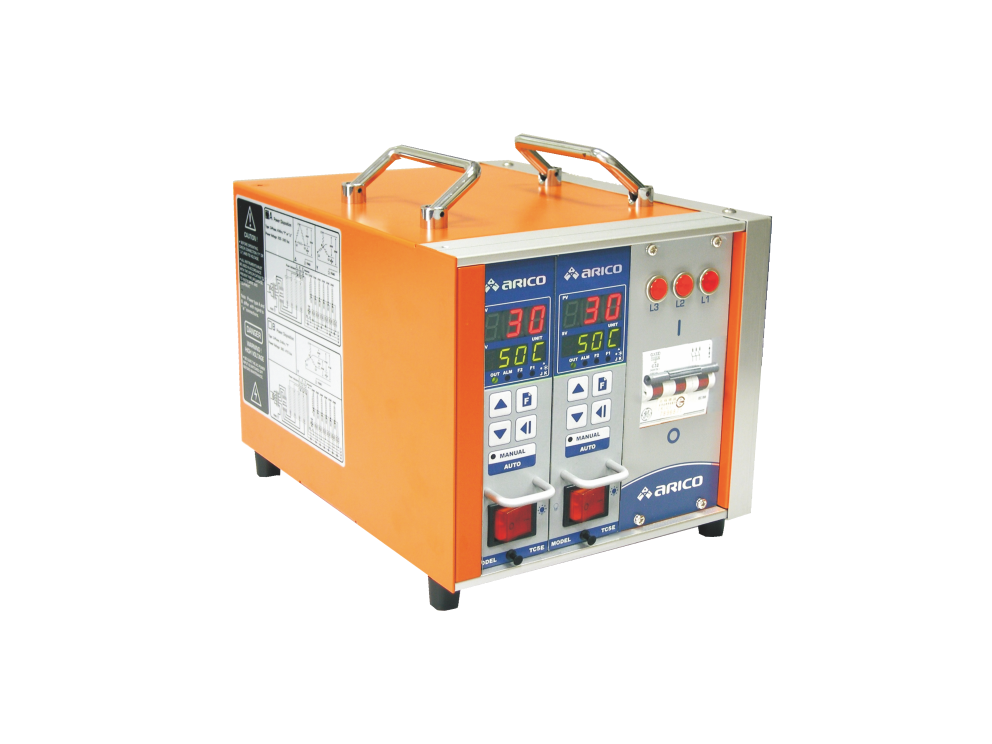

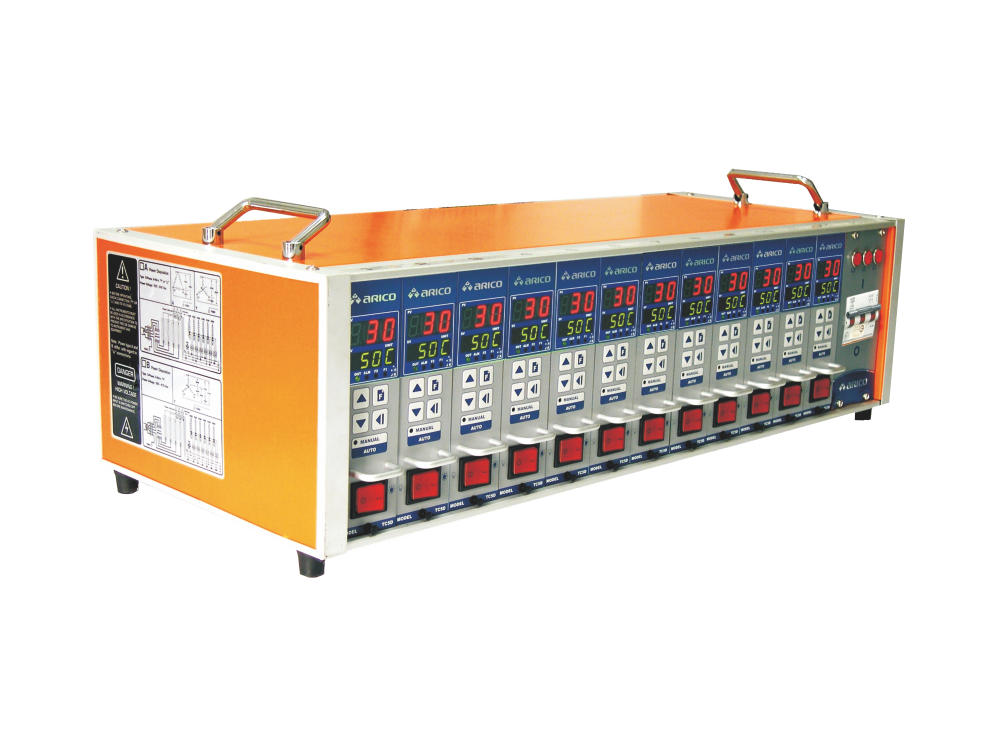

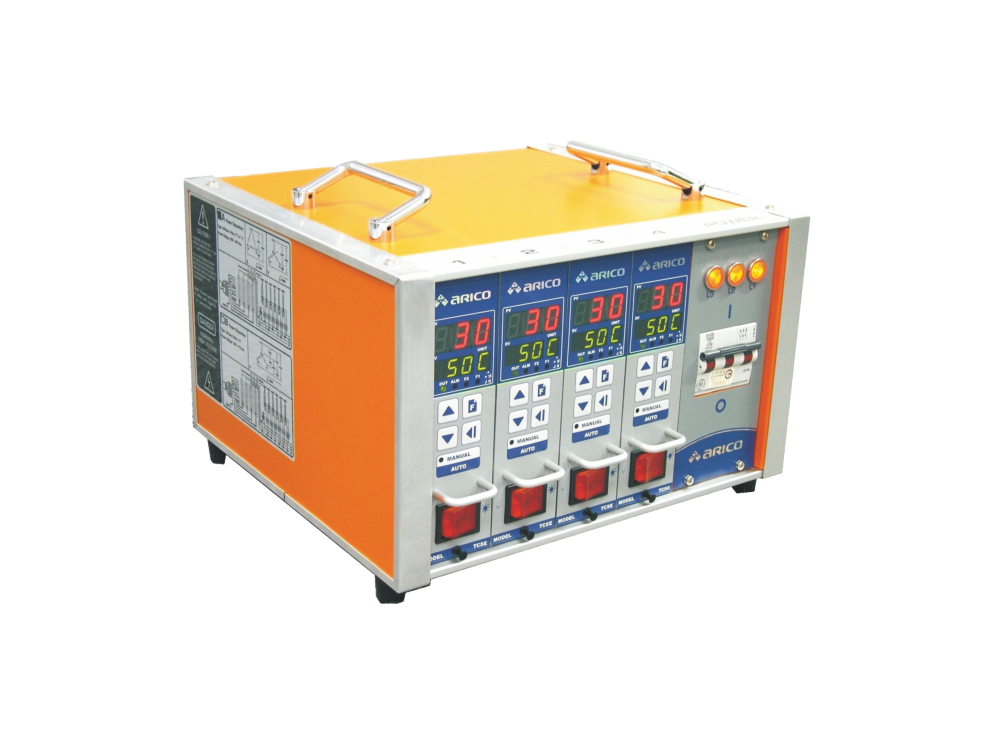

| TC5E | 1段 | 2段 | 4段 | 6段 | 8段 | 12段 |
| 型号 | T5A01 | T5A02 | T5A04 | T5A06 | T5A08 | T5A12 |
| 总开关容量(A) | 无 | 32 | 32 | 63 | 63 | 63 |
| 输出连接器 | 4pin+E(接地) | 16pins×1 | 16pins×1 | 24pins×1 | 16pins×2 | 24pins×2 |
| 电源电缆 | 2mm²x 3C×3M | 5.5mm²×5C×3M | 5.5mm²×5C×3M | 8mm²×5C×3M | 8mm²×5C×3M | 8mm²×5C×3M |
| 尺寸W×H×D (mm) | 96×188×278 | 223×215×344 | 323×215×344 | 424×215×344 | 524×215×344 | 726×215×344 |
| 规格/型号 | TC5T |
TC5H |
TC5E Plus |
TC5E |
|
单模块控制段数 |
2 zones |
1 zone |
||
|
每段最大电流 |
15A |
|||
|
输入电源 |
230Vac±10%, 50/60Hz |
|||
|
输入感温线 |
J/K type |
|||
|
功耗 |
230Vac: 3W |
|||
|
输出功率 |
3450W, 230Vac/15A(per zone) |
|||
|
输出模式 |
零位/相位 |
|||
|
控制精度 |
±0.25% FS |
|||
|
测量精度 |
±0.25% FS |
|||
|
温度控制范围 |
0~600°C/32~999°F |
|||
|
存储温度 |
-20~70°C/-4~158°F |
|||
|
工作温度 |
-10~50°C/14~122°F |
|||
|
工作湿度 |
0~80% RH(无冷凝) |
|||
|
通信模式 |
RS-485(标准MODBUS)选配 |
× |
||
|
通信速度 |
9600/19200/38400/57600/115200 |
× |
||
|
保险丝 |
超高速陶瓷保险丝250Vac/20A, 30mm |
陶瓷保险丝 |
||
|
检测功能 |
电流/保险丝断路/TRAIC短路检测 |
保险丝断路 |
||
